2022년 기출문제-소공 (다시)

2022년 소공 기출문제를 정리 합니다

---

Agenda

1. Refactoring 기법
2. Java code error (30번 문제)
3. TC coverage 계산(33번 문제)
4. 아키텍처 스타일 (32번 문제)
5. 아티텍처 평가 - CBAM, ATAM (36번 문제)
6. Spring - 모듈간 상호의존 관계 (39번 문제)
7. Chidamber, Kemerer의 객체지향 척도 - LCOM, WMC, RFC (40번 문제)
8. Design pattern - command. Adapter pattern (43번 문제)
9. Sequence  와. Class. 과 연계 설명 (45번 문제)
10. Sequence 에서 순환복잡도 cbo. 결합도 (50번 문제)

---

다시 공부할 항목들

-28번 리펙토링 : Inline variable / Encapsulate variable/ Split variable
-34번 리펙토링 : Replace error code with exception / Replace parameter with exception
-32. 아키 스타일 : 블랙보드/파이프 필터/마이크로 커널/리플랙션
-43번: 디자인패턴Command. Adapter 패턴
-29. 복잡도 Switch. Case 의경우 복잡도Case 1개당 단일조건으로 복잡도 1증가
-30번 풀이 다시
-32번 다시공부

---

1. Refactoring 기법

리펙토링 전체 설명 영상 ( 전체는 아니고, 몇가지 주요사항에 대해서 설명한 영상임) - 잘 설명됨

https://www.youtube.com/watch?v=B9B3TqzOZp4



- Encapsulate 기법 : 캡슐화 기법

(아래는 변수캡슐화 설명이 잘되어있음)

https://developer-tj.tistory.com/24

리팩터링 기법. 변수 캡슐화하기 (Encapsulate Variable)



-아래 블러그는 리펙토링 전체를 설명해 놓은 곳임 : 특히 소스 예제가 동일함

https://cornswrold.tistory.com/550#google_vignette

리팩토링(refactoring) 기법



- Refactoring : Replace error code with exception

<변경 전>

int withdraw (int amount) {
    if (amount > _balence)
        return -1;
    else {
        _balence -= amount;
        return 0;
    }
}

<변경 후>
void withdraw(int amount) throws B_exception {
    if (amount > _balence) throw new B_exception();
    _blanece -= amount;
}





---

2. Java code error (30번 문제)

아래 코드의 실행 결과

import java.util.*;

public class Search {
    public static int search(List<Integer>list, int k) {
        int left = 0, right = list.size() -1, result = -1;

        while (left <= right) {
            int mid = left + ((right - left) / 2);
            System.out.println("mid=" + mid+", left=" + left+",right=" + right);
            //2) list로 1,2,3,4받고, k=3을 받으면, right=3이되고, int mid는 1.5인데, int로 1임
            //6) right=3, left=2 으로 변경, mid=2로 변경

            if (list.get(mid) > k) {  // 3) (mid=1 > 3) false 임으로 -> 4)번으로 이동
                right = mid - 1;
                System.out.println("찾으려는 k 보다 list(mid) 값이 더 큼, right값 변경, right ="+right);

            } else if(list.get(mid) == k) {
                result = mid;
                right = mid -1;
                System.out.println("k 값을 찾았음, right값 변경, right="+right);

            }else {
                left = mid +1;  // 4) mid=1 임으로, left=2로 변경됨
                System.out.println("찾으려는 k 보다 list(mid) 값이 작음, left를 mid+1로 변경, left ="+ left);
            } // 5) 다시 while으로 진행
        }
        return result;
    }
    public static void main(String[] args) {
        Integer[] intArr = {1,2,3,4};
        List<Integer>list = Arrays.asList(intArr);
        System.out.println(search(list,3)); // 1) search함수를 호출함, value= list, k는 3을 할당함
    }

}

실행결과

1,2,3,4
3

mid=1, left=0,right=3
찾으려는 k 보다 list(mid) 값이 작음, left를 mid+1로 변경, left =2
mid=2, left=2,right=3
k 값을 찾았음, right값 변경, right=1
2

---

GPT 답변 : 이진검색 알고리즘

• search\(list, 3\)을 호출하면, 리스트에서 3을 찾고 인덱스 2를 반환합니다. 따라서 출력 결과는 2가 됩니다.
• 최초 나의 관점은 반복문 계산문제로 인식 --> 이진 검색, 인덱스 검색 문제임, 3의 index를 찾고, 이의 값을 return 하는 문제 - 3의 index는 2임

이진 검색 알고리즘:



초기화: left는 리스트의 첫 번째 인덱스(0), right는 마지막 인덱스(list.size(\) - 1), result는 -1로 초기화됩니다.

반복문: left가 right보다 작거나 같을 때까지 반복합니다.

중간 인덱스 계산: mid는 left와 right의 중간 인덱스를 계산합니다.

비교:

list.get(mid) > k: 중간 값이 찾는 값보다 크면, right를 mid - 1로 설정하여 왼쪽 부분을 검색합니다.

list.get(mid) == k: 중간 값이 찾는 값과 같으면, result를 mid로 설정하고, right를 mid - 1로 설정하여 같은 값이 더 있는지 확인합니다.

list.get(mid) < k: 중간 값이 찾는 값보다 작으면, left를 mid + 1로 설정하여 오른쪽 부분을 검색합니다.

결과 반환: 반복문이 종료되면 result를 반환합니다. 만약 찾는 값이 없으면 -1을 반환합니다.

메인 메서드:



Integer\[\] intArr = {1, 2, 3, 4};: 정수 배열을 생성합니다.

List<Integer> list = Arrays.asList(intArr);: 배열을 리스트로 변환합니다.

System.out.println\(search(list, 3\));: search 메서드를 호출하여 리스트에서 3을 찾고 결과를 출력합니다.


출력 결과


search\(list, 3\)을 호출하면, 리스트에서 3을 찾고 인덱스 2를 반환합니다. 따라서 출력 결과는 2가 됩니다.


이 코드는 정렬된 리스트에서 특정 값을 효율적으로 찾는 데 사용되는 이진 검색 알고리즘을 구현한 것입니다.

mid=1, left=0,right=3result=-1
mid=2, left=2,right=3result=-1
2

---

3. TC coverage 계산(33번 문제)

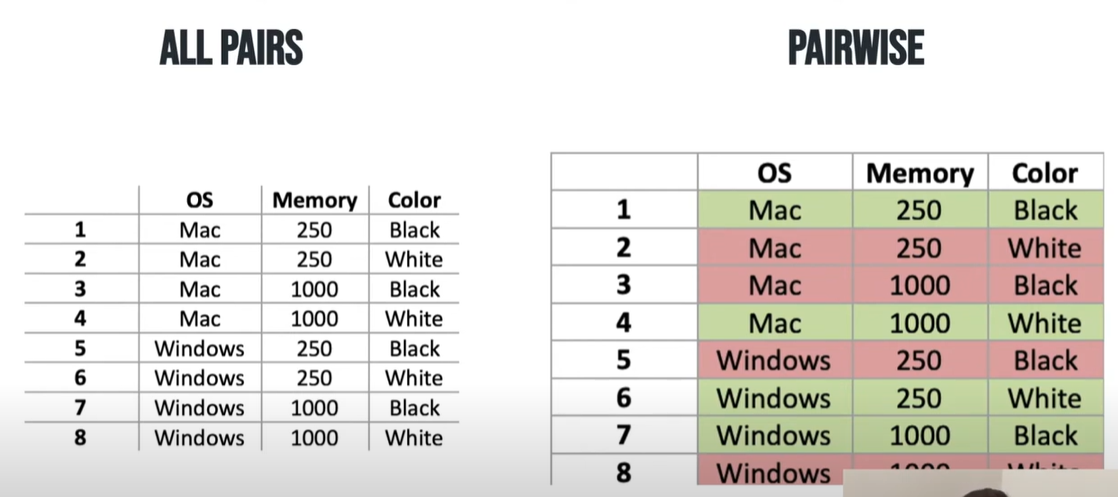

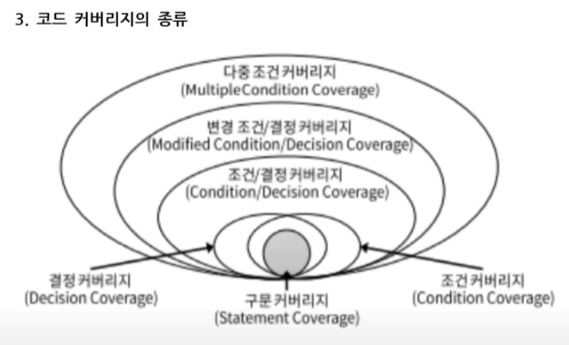

white box test coverage 계산하기

문제는

IF ( (x > 0) && (y <=0))

임으로, Dupoint = 0, a=0, b=0 이 제외됨

만약 - IF ( (x > 0) or (y <=0))

임으로, Dupoint = 1, a=1, b=1 이 제외됨

위 설명 자료) - 아래 영상 여러번 스터디 필요

https://www.youtube.com/watch?v=K59d8XduE28

---

4. 아키텍처 스타일 (32번 문제)

1. 블랙보드 아키텍처 스타일

블랙보드(Blackboard) 아키텍처 스타일은 해결 전략이 명확하지 않은 문제를 해결하기 위해 설계된 소프트웨어 아키텍처 패턴입니다. 이 패턴은 특히 인공지능(AI), 머신러닝, 자연어 처리와 같은 분야에서 많이 사용되며, 다양한 모듈이 협력하여 복잡한 문제를 해결하는 데 적합합니다. 블랙보드 아키텍처는 세 가지 주요 구성 요소로 이루어져 있으며, 각 요소는 특정 역할을 수행합니다.

블랙보드 아키텍처의 활용 사례

1. 음성 인식: 블랙보드 아키텍처는 음성 데이터를 처리하고 텍스트로 변환하는 데 사용됩니다. 각 모듈이 일정 부분의 음성 데이터를 처리하고 결과를 블랙보드에 저장합니다[1][4].
2. 차량 식별 및 추적: 복잡한 차량 데이터를 분석하고 추적하는 데 사용됩니다. 각 모듈이 차량의 특징을 분석하고 결과를 블랙보드에 공유합니다[4].
3. 단백질 구조 식별: 생물학적 데이터를 분석하여 단백질의 구조를 예측하는 데 활용됩니다. 다양한 모듈이 단백질 데이터를 처리하고 결과를 공유합니다[4].
4. 수중 음파 탐지기 신호 해석: 해저에서 수집된 음파 데이터를 분석하여 물체를 식별하는 데 사용됩니다[4].

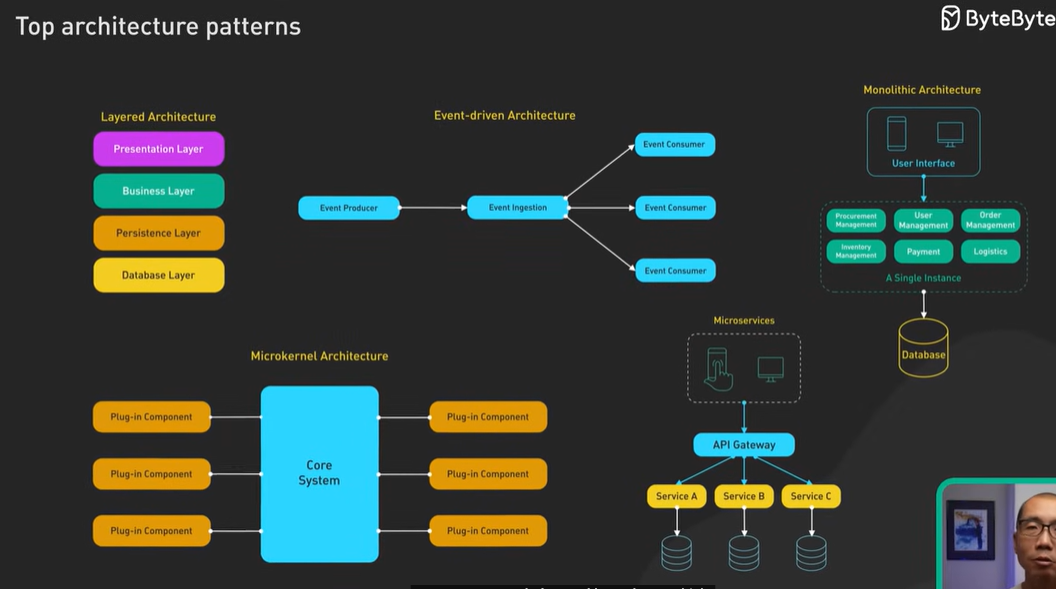

<전체 아키텍처 스타일의 설명함 >

https://www.youtube.com/watch?v=sfUfOEx9uoU





---

5. 아티텍처 평가 - CBAM, ATAM (36번 문제)

- ATAM : 비 기능 요구사항에 대한 품질속성간 Trade off를 고려한 평가, 즉 품질속성간에 상출관계, 상호작용 등을 고려하여 평가

- CBAM : COST를 고려한 평가 방법

https://www.youtube.com/watch?v=-tGKFQwSWJU



---

6. Spring - 모듈간 상호의존 관계 (39번 문제)

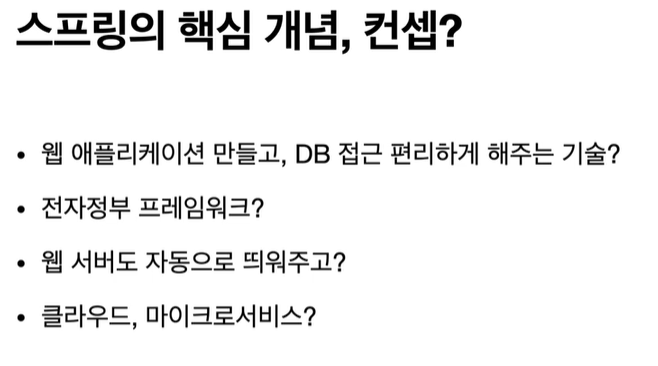

- Spring 설명. Java기반 web application개발을 위한 open source framework

https://www.youtube.com/watch?v=q_QEh3fz0zw&t=397s



- Sprint 의존성 설명, spring의존성은 기본적인 개념으로, 일반적으로 교재 맨 처음에 다뤄질 정도임

간단한 설명 : https://www.youtube.com/watch?v=64qjrPrTuU4



---

7. Chidamber, Kemerer의 객체지향 척도 - LCOM, WMC, RFC (40번 문제)





---

8. Design pattern - command. Adapter pattern (43번 문제)

(패턴 강의는 아래 링크가 잘 설명되어 있음- 내가 쉽게 이핼 할 수 있게되어있음)- 소스도 따라하기도 쉽게 설명함

https://www.youtube.com/@%EC%BD%94%EB%93%9C%EC%97%86%EB%8A%94%ED%94%84%EB%A1%9C%EA%B7%B8%EB%9E%98%EB%B0%8D

코드없는 프로그래밍





1) command pattern : 명령들을 object 처럼 사용 ( 예: printf() ), 명령이 객체화 됬다는 것이 중요한 패던임

아래 영상이 설명이 잘 되어 있음. - command를 각각의 클래스로 구현하기 위한 패턴 (예로, 강아지 커멘드, 세탁기 커멘드 등등)

https://www.youtube.com/watch?v=bUULgkwaicQ





https://www.youtube.com/watch?v=Y5vh-6fsW7Q

- 위의 영상에서 command pattern 설명소스는

- Main class

import java.util.LinkedList;
import java.util.List;
public class Main {
    public static void main(String[] args) {
        List<command> list = new LinkedList<>();

list.add(new command() {
            @Override
            public void execute() {
                System.out.println("work1");
            }
        });

list.add(new command() {
            @Override
            public void execute() {
                System.out.println("work2");
            }
        });
for (command command : list) {
    command.execute();
}
    }
}

- command interface 정의 : execute 를 object 처럼 사용하기 위한 interface 정의

public interface command {
    void execute();
}

---

2) Adapter 패턴

- 연관성 없는 두 객체 묶어서 사용하기

기본설계는 기존의 adaptee 알고리즘을 adapter라는 기능을 통해서 사용하는 개념

- Main class

public class Main {

    public static void main(String[] args) {
        Adapter adapter = new AdapterImpl();

        System.out.println(adapter.twiceOf(100f));
        System.out.println(adapter.halfOf(88f));
    }
}

- Math class

public class Math {
    //두배
    public static double twoTime ( double num) { return num*2; }

    //절반
    public static double half (double num) { return num/2;}

    //강화된 알고리즘
    public static Double aDoubled (Double d) { return d*2;}

}

- AdapterImpl class

public class AdapterImpl implements Adapter{

    public Float twiceOf(Float f) {
        return null;
    }
    public Float halfOf(Float f) {

        return (float) Math.twoTime(f.doubleValue());
    }
}

- Adapter class

public interface Adapter {

    // 원하는 기능
    public Float twiceOf(Float f);
    public  Float halfOf(Float f);
}



(바로 아래 영상이 두번째 영상보다 설명이 더 잘되어 있음)

https://www.youtube.com/watch?v=IHU-wDglGM0



https://www.youtube.com/watch?v=gJDZ7pcvlAU



Tiger class를 수정하지 않고, Animal class처럼 사용하고자 할때, TigerAdapter를 생성하여, 상속받으면 된다. 이것이 adapter pattern 이다.

---

- 디자인패턴 3가지 유형 :

1) Creational patterns : Object 생성과 연관된 패턴 : 중요 패턴들 - Factory 패턴, Singleton 패턴
2) Structual patterns : Class 간의 구조관계를 나타내는 패턴 : 중요 패턴들 - Proxy 패턴, Composite 패턴, Adapter패턴
3) Behaviroral 패턴 : 주요 패턴들 - State 패턴, Command 패턴, Chain of Responsibility 패턴

https://www.youtube.com/@%EC%BD%94%EB%93%9C%EC%97%86%EB%8A%94%ED%94%84%EB%A1%9C%EA%B7%B8%EB%9E%98%EB%B0%8D

코드없는 프로그래밍





---

9. Sequence  와. Class. 과 연계 설명 (45번 문제)



---

10. Sequence Diagram에서 순환복잡도 cbo. 결합도 (50번 문제)

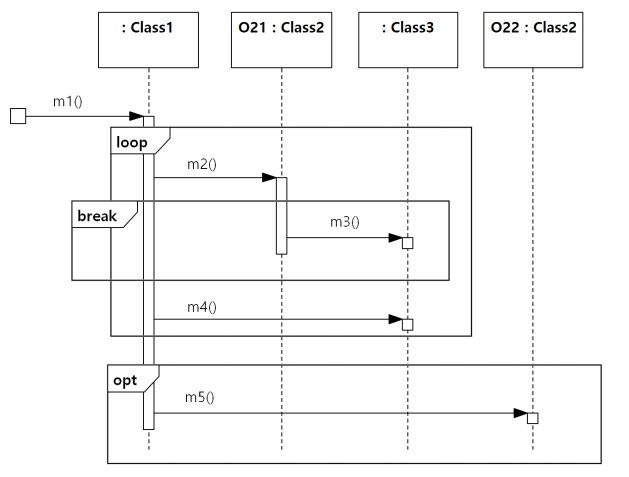

다음 sequence diagram을 바탕으로 Class1의 m1() 연산에 대한 CC(순환복잡도)와 Class의 CBO(Coupling Between Objects)의 값으로 가장 적 절한 것은?(단, CBO를 계산할 때 Class1을 이용하 는 다른 클래스는 포함하지 않음을 가정한다.)

[출처] 감리사 / 소프트웨어공학 / 2022.50 - CC(순환복잡도)와 Class의 CBO(Coupling Between Objects)|작성자 자격증 대마왕

풀이) 위의 문제에서

- CC = 3 +1 = 4, 3(Loop, Break, opt)

- CBO = Class2, Class 3 = 2 = CBO 공식 : Fan-in + Fan-out = 0 + 2 = 정답 2로 분석

- B의 CBO = Fan-in + Fan-out = Fan-iin(2, E, A) + Fan-out(2, C, D) = 4 임



- 년도별 기출정리가 잘 되어 있는 사이트 : 50번 문제 풀이 포함

https://blog.naver.com/newzio/222852489536

감리사 / 소프트웨어공학 / 2022.50 - CC(순환복잡도)와 Class의 CBO(Coupling Between Objects)
